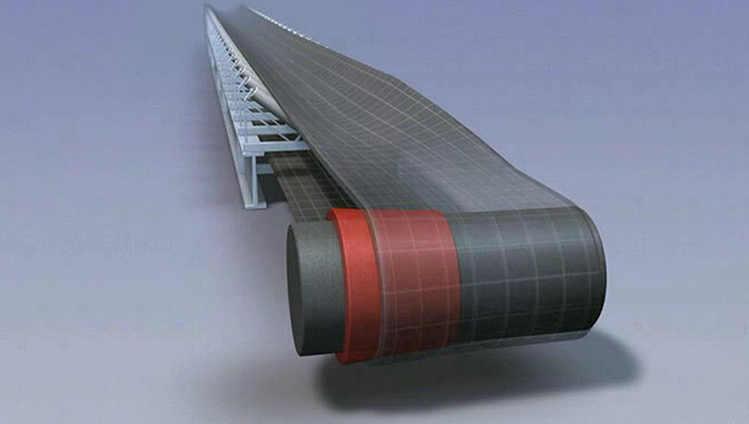

On this edition of SAMMPedia, we will talk about one of the problems mentioned in the previous article. The problem in question is conveyor belt mistracking. As we know, conveyor system is one of the key components of many industries. When a major problem like conveyor belt mistracking occurs, it can halt production process and causing your company to lose time and profit. However, what is conveyor belt mistracking? Mistracking is when the conveyor belt shifts off-center along the conveyor line. When a conveyor system is misaligned, the belt will run off to the side. How can this be such a major concern? In many cases, conveyor mistracking can cause spillage since it shifts the material carried in the middle of the belt. The spillage will damage the idlers and other components of the conveyor, creating a build up of debris. Essentially, in order for the belt to track properly, the idlers and pulleys have to be aligned, leveled, and squared to center line prior to loading of the belt. As for the load itself, it should be distributed right in the center of the belt. Talking about mistracking further, we will try to explain the common causes for mistracking, how to prevent it, and steps to take to fix it.
Pada edisi SAMMPedia kali ini, kita akan membahas salah satu permasalahan yang telah disebutkan pada artikel sebelumnya. Permasalahan yang dimaksud adalah kesalahan mistracking pada belt konveyor. Seperti yang telah kita ketahui, sistem konveyor adalah salah satu komponen utama dalam berbagai macam industri. Ketika masalah besar seperti mistracking terjadi, proses produksi dapat terhenti dan mengakibatkan perusahaan Anda kehilangan waktu dan profit. Namun, apa itu mistracking? Mistracking terjadi ketika belt konveyor bergeser dari tengah sepanjang jalur konveyor. Ketika sistem konveyor tidak sejajar, belt akan bergeser ke samping. Mengapa ini menjadi sebuah permasalahan yang penting? Dalam banyak kasus, mistracking dapat menyebabkan tumpahnya material karena hal tersebut akan menggeser material yang dibawa di tengah sabuk. Tumpahan material akan merusak idler dan komponen konveyor lainnya, sehingga menyebabkan penumpukan serpihan. Pada dasarnya, agar belt dapat bergerak dengan benar, idler dan pulley harus disejajarkan, diratakan, dan disejajarkan dengan garis tengah sebelum pemasangan belt. Sedangkan untuk muatan material itu sendiri, muatan harus didistribusikan tepat di tengah sabuk. Untuk membahas lebih dalam tentang mistracking, kami akan mencoba menjelaskan penyebab umum terjadinya mistracking, cara mencegahnya, dan langkah-langkah yang harus diambil untuk memperbaikinya.
What Cause Mistracking?
- Improper installation: When the belt or the idler rollers are not correctly positioned, it will lead to immediate or gradual mistracking.
- Uneven loading: Uneven loading of materials on the belt can cause it to shift, often occurs when the material is loaded disproportionately on one side.
- Belt tension: Maintaining the right tension to the belt is essential to keep the belt on track.
- Idler rollers and pulley issues: Damaged or improperly installed idler rollers can lead to mistracking. This is why it is important to conduct regular inspection and maintenance.
- Environmental factors: Extreme temperatures, humidity, and debris can affect the conveyor system’s allignment and cause mistracking.
- Uneven discharge: When belt cleaners are not correctly installed, it cannot clean the belt surface properly. This will result in debris collecting on the pulleys and structure.
Apa Saja Penyebab Mistracking?
- Pemasangan yang tidak tepat: Jika belt atau idler penggerak tidak diposisikan dengan benar, mistracking akan langsung terjadi atau terjadi secara bertahap.
- Pemuatan material yang tidak merata: Pemuatan material yang tidak merata dapat menggeser belt, sering kali terjadi jika material dimuat secara tidak proporsional di satu sisi.
- Ketegangan sabuk: Mempertahankan ketegangan yang tepat pada belt sangat penting untuk menjaga belt tetap pada jalurnya.
- Masalah idler roller dan pulley: Idler roller yang rusak atau tidak dipasang dengan benar dapat menyebabkan mistracking. Inilah mengapa penting untuk melakukan pemeriksaan dan perawatan rutin.
- Faktor lingkungan: Suhu ekstrem, kelembapan, dan serpihan dapat memengaruhi penyelarasan sistem konveyor dan menyebabkan kesalahan pelacakan.
- Pembersihan yang tidak merata: Jika belt cleaner tidak dipasang dengan benar, cleaner tidak dapat membersihkan permukaan belt dengan benar. Hal ini akan mengakibatkan serpihan terkumpul pada pulley dan struktur konveyor.
How to Prevent Mistracking?
- Installing tracking rollers: Tracking rollers are usually installed on the return of the conveyor belt. They can help keeping the belt aligned and centered con the conveyor system. Tracking rollers can also be installed on the carry side of the belt.
- Installing belt cleaners: Belt cleaners that are installed properly will keep the material from building up on return rollers by cleaning the belt surface.
- Properly installed conveyor frame: Conveyor framework needs to be checked from all angles to guarantee that it is level & square. If the framework is slanted, it can misguide the belt.
- Installing impact rollers: Impact rollers will create more tension to the belt and make contact with every pulley system. Since tension is crucial to tracking, impact rollers will help to align the belt with the frame and apply enough tension to the belt.
- Keep the idlers running smoothly: There are several factors that can hinder return idlers, such as dirt, extreme temperatures, and belt damage.
- Document every process: Take notes of every maintenance process and the state of each conveyor component. When a problem comes up, it will be easy to identify since you already made maintenance and conveyor condition notes in the past.
Bagaimana Cara Mencegah Mistracking?
-
-
- Memasang tracking roller: Tracking roller biasanya dipasang di bagian belakang belt konveyor. Roller ini dapat membantu menjaga belt tetap sejajar dan terpusat pada sistem konveyor. Tracking roller juga dapat dipasang di sisi pembawa belt.
- Memasang belt cleaner: Belt cleaner yang dipasang dengan benar akan mencegah material menumpuk pada return roller dengan membersihkan permukaan belt.
- Rangka konveyor yang dipasang dengan benar: Rangka konveyor perlu diperiksa dari semua sudut untuk memastikannya rata & tepat. Jika rangkanya miring, maka belt akan salah arah.
- Memasang impact roller: Impact roller akan menciptakan lebih banyak tegangan pada belt dan akan memberi kontak pada setiap sistem pulley. Karena tegangan sangat penting untuk pelacakan, impact roller akan membantu menyelaraskan belt dengan rangka dan memberikan tegangan yang cukup pada belt.
- Menjaga agar idler tetap bergerak lancar: Ada beberapa faktor yang dapat menghambat return idler, seperti kotoran, suhu ekstrem, dan kerusakan belt.
- Dokumentasikan setiap proses: Catat setiap proses perawatan dan kondisi setiap komponen konveyor. Jika terjadi masalah, akan mudah untuk mengidentifikasinya karena Anda telah membuat catatan perawatan dan kondisi konveyor sebelumnya.
-
What to Do When Mistracking Occurs?
The very first step to take is to identify the cause. Keep a check list of things that could be the root. Is there any signs of damage on the belt? Check if every components are properly installed and aligned. Make sure that the right tension is applied to your conveyor system. Inspect for debris in between pulleys or rollers. Lastly, do not forget to check the temperature fluctuations. To make it easier, consider installing a thermal monitoring system on your conveyor plan. Another important thing to remember is to train and educate your personnel in conveyor system operation and maintenance. In order for this problem to reach a solution, they need to understand the importance of proper operation and the signs of mistracking.
Apa yang Harus Dilakukan Saat Mistracking Terjadi?
Langkah pertama yang harus diambil adalah mengidentifikasi penyebabnya. Catatlah hal-hal yang mungkin menjadi akar penyebabnya. Apakah ada tanda-tanda kerusakan pada belt? Periksa apakah setiap komponen terpasang dan sejajar dengan benar. Pastikan tegangan yang tepat diterapkan pada sistem konveyor Anda. Periksa apakah ada serpihan di antara pulley atau roller. Terakhir, jangan lupa untuk memeriksa fluktuasi suhu. Agar lebih mudah, pertimbangkan untuk memasang sistem pemantauan termal pada rencana konveyor Anda. Hal penting lainnya yang perlu diingat adalah melatih dan mendidik karyawan Anda dalam pengoperasian dan pemeliharaan sistem konveyor. Agar masalah ini dapat diatasi, mereka perlu memahami pentingnya pengoperasian yang tepat dan tanda-tanda mistracking.
